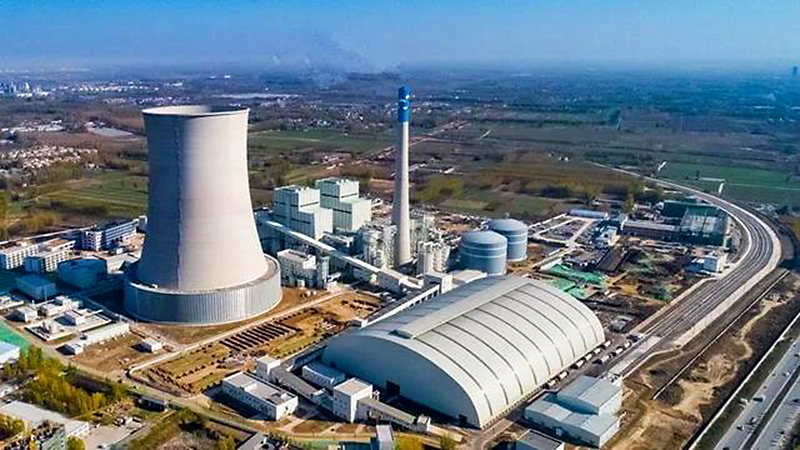

擋板門常用于電廠或其它行業中的煙管、風道中做截流介質用,風門啟閉角度90℃,風道擋板門或煙道擋板門,擋板門具有全開全關兩個功能,使系統某一管路介質全部流通或關閉。擋板門葉片采用鋼板模壓成形或鑄造成形,截面流線形葉片確保介質壓損極小,框架采用鋼板模壓成形、型鋼焊接成形或鑄造成形,葉片與主軸之間采用專用緊固件連接,關閉擋板風門安裝在管道上后,葉片關閉時,其前后的密封率可達99%以上,可以拆卸任何部件,并保證在工作狀態下可以方便地檢修或更換部件。
調節擋板門的相關特點:
1、百葉窗式關閉擋板門在保證工作條件下轉動靈活,無卡澀現象。采用座架式(耐高溫)帶座調心軸承結構,使擋板驅動力矩更小,轉動更靈活輕巧。擋板葉片設計有熱膨脹補償間隙,熱態運行下安全可靠。
2、百葉窗式關閉擋板門的擋板設計成流線形結構,可充分降低對氣流的阻力。其中葉片設計采用機翼型結構,使氣流分配合理順暢。
3、百葉窗式關閉擋板門的葉片由合金鋼或普通碳鋼制成,具有符合工況參數條件下的適當強度,并牢固的附著在加伸軸上。每個風門葉片和軸柄裝置由兩個外部安裝、自動找平、不需維護的帶法蘭盤軸承加以支撐。
4、百葉窗式調節擋板門啟閉性能優良。通過對外部驅動連桿機構的優化設計,使擋板各葉片啟閉呈百葉窗流線型方式,開啟或關閉同步,實現一體化。
5、百葉窗式關閉擋板門采用鋼板沖壓焊接結構,結構具有足夠的強度和剛度以抵御變形。
6、百葉窗式關閉擋板門的葉片由合金鋼或普通碳鋼制成,具有符合工況參數條件下的適當強度,并牢固的附著在加伸軸上。
